公稱通徑 DN20-DN600，3/4′′-24′′
公稱壓力 1.0Mpa~10.0Mpa，150LB~600LB
適用溫度 -80℃~200℃
主要材質 WCB,304,316,316L等
螺旋閥門是一種粉料、晶粒科及小塊物料的流量或輸送量的主要控制設備，廣泛用于礦山、糧食等行業控制流量變化或迅速切斷（物料直徑≤50mm）。
|

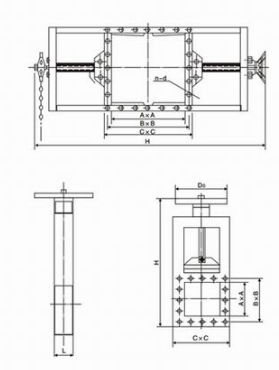

類別 |
A×A |
B×B |
C×C |
L |
H |
D0 |
n-d |
|
單向 |
200×200 |
256×256 |
296×296 |
100 |
820 |
300 |
8-Ø12 |
|
250×250 |
306×306 |
346×346 |
100 |
930 |
340 |
8-Ø14 |
|
|
300×300 |
356×356 |
396×396 |
100 |
1050 |
380 |
8-Ø14 |
|
|
400×400 |
456×456 |
496×496 |
100 |
1140 |
445 |
12-Ø14 |
|
|
450×450 |
510×510 |
556×556 |
120 |
1450 |
530 |
12-Ø18 |
|
|
500×500 |
560×560 |
606×606 |
120 |
1610 |
580 |
16-Ø18 |
|
|
雙向 |
600×600 |
660×660 |
706×706 |
120 |
1830 |
450 |
16-Ø18 |
|
700×700 |
770×770 |
820×820 |
140 |
2130 |
450 |
20-Ø18 |
|
|
800×800 |
870×870 |
920×920 |
140 |
2440 |
450 |
20-Ø18 |
|
|
900×900 |
974×974 |
1030×1030 |
160 |
2660 |
450 |
24-Ø23 |
|
|
1000×100 |
1074×1074 |
1130×1130 |
160 |
2870 |
450 |
24-Ø23 |
|
|
說明 |
LMD-單向 |
Ⅰ-手輪 |
鏈條節數M=0.105X-113[x是絲桿中心離地面高度] 距地面小于1.7米用于手輪大于1.7米用鏈輪 |
||||
|
LMS-雙向 |
Ⅱ-鏈條 |
||||||
注：可來圖來樣定作非標的螺旋閥門
