G41JW氣動隔膜閥(往復型)

公稱通徑 DN20-DN600，3/4′′-24′′

公稱壓力 1.0Mpa~10.0Mpa，150LB~600LB

適用溫度 -80℃~200℃

主要材質 WCB,304,316,316L等

產品介紹

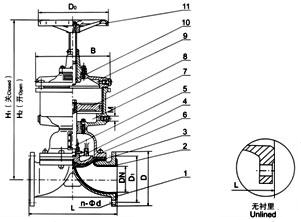

部件列表： 1、閥體 2、閥體襯里 3、隔膜 4、閥瓣 5、下閥桿 6、閥蓋 7、氣缸 8、活塞 9、氣缸蓋 10、上閥桿 11、手輪

設計與制造：GB122239
結構長度：GB12221、JB1688
法蘭連接尺寸：GB4216、JB78

一、用途

用途：本閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯里和隔膜材料）
壓力等級：PN0.6、1.0、1.6

二、材料

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
氣缸：球墨鑄鐵
活塞：碳鋼
閥桿：碳鋼
手輪：鑄鐵

三、測試

襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1

四、主要尺寸及重量

DN
mm

公稱壓力
MPa

工作壓力
MPa

L
（mm）

D
（mm）

D1
（mm）

n-φd
（mm）

F
（mm）

H1
（mm）

H2
（mm）

D0
（mm）

B

氣源壓力
MPa

氣源接頭
in

耗氣量
cm3

質量

15

0.6   0．6

0.6

125

95

65

4-14

2

















20

139

105

75

4-14

2

















25

145

115

85

4-14

2

250

264

120

94

0.4

10×1

2.395×102

6．5

32

160

140

100

4-18

2

3025

328

140

120

0.4

12×1.25

6.082×102



40

180

150

110

4-18

3

306

328

140

120

0.4

12×1.25

6.082×102



50

210

165

125

4-18

3

379

405

160

185

0.4

12×1.25

1.235×102

25

65

250

185

145

4-18

3

467

502

240

245

0.5

16×1.5

3.725×103

31．5

80

300

200

160

4-18

3

483

523

240

245

0.5

16×1.5

3.725×103

62．5

100

350

220

180

8-18

3

565

617

280

330

0.5

20×1.5

9.458×103

93．5

125

400

250

210

8-18

3

664

732

320

380

0.5

20×1.5

1.409×104

114

150

460

285

240

8-22

3

750

830

320

470

0.5

20×1.5

2.868×104

164

200

0.4

570

340

295

8-22

4

930

1050

400

470

0.5

20×1.5

4.619×104

249

250

680

395

350

12-22

4
