公稱通徑 DN20-DN600，3/4′′-24′′
公稱壓力 1.0Mpa~10.0Mpa，150LB~600LB
適用溫度 -80℃~200℃
主要材質 WCB,304,316,316L等
一、通用型雙金屬疏水閥的四種功能：
1、排空氣和不：輸送管線的壓力或重力使閥打開，迅速排除空氣和水，縮短升溫時間。
2、阻汽：進入閥腔中的蒸汽使雙金屬元件彎曲產生熱拉力，并克服管道壓力是關閉閥球。熱拉力是隨相應的飽和蒸汽曲線變化的。因此，在其壓力范圍內都能有效地工作。
3、排放冷凝水：冷凝水逐步漸降低了雙金屬元件的熱拉力，使排放孔逐漸打開，冷凝水暢通無阻礙地排放。
4、起止回閥作用：閥球能在管線產生加流時，立即關閉排放孔，無須附加裝置。

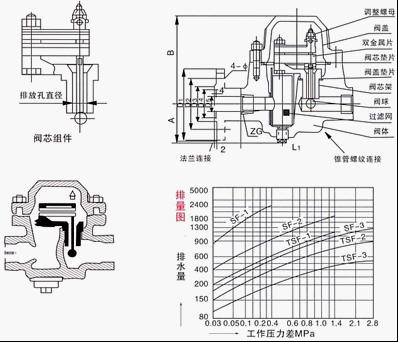

二、主要連接尺寸
|
型號 |
公稱通徑DN（mm） |
尺寸 |
||
|
L |
H |
H1 |
||
|
TSF-1/2/3 |
15 |
110 |
130 |
35 |
|
20 |
110 |
130 |
35 |
|
|
25 |
110 |
130 |
35 |
|
|
SF-1/2/3 |
15 |
155 |
170 |
45 |
|
20 |
155 |
170 |
45 |
|
|
25 |
155 |
170 |
45 |
|
三、主要零件材料
|
零件名稱 |
材料 |
|
閥體 |
碳鋼 |
|
墊片 |
|
|
墊片 |
F304柔性石墨 |
|
閥芯組件 |
不銹鋼 |
|
排放孔密封面 |
堆焊硬質合金 |
|
過濾網 |
不銹鋼 |
四、主要外型連接尺寸
|
型號 |
公稱通徑DN（mm） |
尺寸 |
||||||||
|
L |
H |
D |
D1 |
D2 |
b |
f |
Z-Φd |
|||
|
SF-1/2/3-GF |
15 |
230 |
180 |
95 |
65 |
45 |
14 |
2 |
4-Φ14 |
|
|
20 |
230 |
180 |
105 |
75 |
55 |
14 |
2 |
4-Φ14 |
||
|
25 |
230 |
185 |
115 |
85 |
65 |
14 |
2 |
4-Φ14 |
||
|
32 |
250 |
195 |
135 |
100 |
78 |
16 |
2 |
4-Φ18 |
||
|
40 |
250 |
200 |
145 |
110 |
85 |
16 |
3 |
4-Φ18 |
||
|
50 |
250 |
208 |
160 |
125 |
100 |
16 |
3 |
4-Φ18 |
||
|
TSF-1/2/3-GF |
15 |
210 |
140 |
95 |
65 |
45 |
14 |
2 |
4-Φ14 |
|
|
20 |
210 |
145 |
105 |
75 |
55 |
14 |
2 |
4-Φ14 |
||
|
25 |
210 |
150 |
115 |
85 |
65 |
14 |
2 |
4-Φ14 |
||
