公稱通徑 DN20-DN600，3/4′′-24′′
公稱壓力 1.0Mpa~10.0Mpa，150LB~600LB
適用溫度 -80℃~200℃
主要材質 WCB,304,316,316L等
T47H16c或Q浮球式疏水調節閥(引進前蘇聯原型號T47H16c浮球式調節閥)適用于電站、化工、制藥、造紙等行業具有加熱器的工業部門，用于除氧汽水箱水位的調節。有效控制加熱器中的水量多少的必須設備。
一、結構特點及工作原理：
1、此閥外形尺寸較大．適用于較大背壓力且不會泄漏蒸汽，排出的凝結水是接近蒸汽壓力的飽和水，故有利于提高本閥門的設備熱效率和二次蒸汽利用的節能特點。

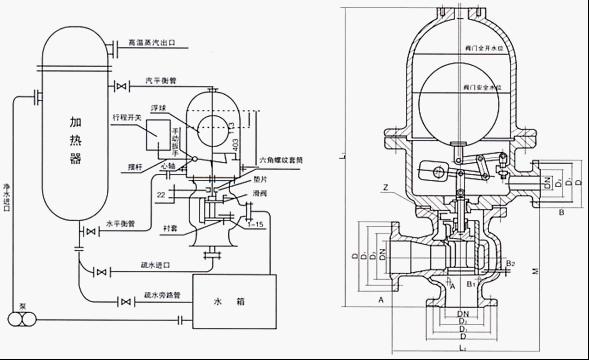

2、該閥隨著凝結水液面上升，當浮球升到距罩蓋底平面403mm時，閥門全開使冷凝結水大量排入水箱。當浮球下降 113毫米后．閥門全關．冷凝水不能流出，使浮球穩定的限制在113-403毫米的空間范圍內變化．從而使閥門達到只能排放空氣和水殛高溫冷凝水，而阻止蒸汽泄漏的優越性。
3、本閥是利用凝結水液位的變化而使浮球上升和下降，也可以手柄操作．從而驅動下部的啟閉裝置．開啟和關閉．實現排水阻氣的功能。
三、主要外型及連接尺寸
|
產日型號
|
公稱通徑 |
主要外形尺寸 |
連接尺寸 |
|||||||||||||||||
|
長 |
寬 |
高 |
L1 |
L2 |
M |
A-D |
D1 |
D2 |
b |
z-Φd |
DN |
B-D |
D1 |
D2 |
b |
Z-Φd |
||||
|
T41H-16C |
40 |
460 |
540 |
964 |
160 |
240 |
385 |
145 |
110 |
85 |
18 |
4×18 |
40 |
145 |
110 |
85 |
18 |
4×18 |
||
|
50 |
160 |
125 |
100 |
20 |
4×18 |
|||||||||||||||
|
80 |
195 |
160 |
135 |
22 |
8×18 |
|||||||||||||||
|
100 |
215 |
180 |
155 |
25 |
8×18 |
|||||||||||||||
|
150 |
470 |
560 |
980 |
280 |
240 |
210 |
30 |
8×23 |
||||||||||||
