公稱通徑 DN20-DN600，3/4′′-24′′
公稱壓力 1.0Mpa~10.0Mpa，150LB~600LB
適用溫度 -80℃~200℃
主要材質 WCB,304,316,316L等
滑道滾球式止回閥 采用橡膠包皮流球為閥瓣在介質的作用下可在閥體內的整體式滑道上作上下滾動從而打開或關閉閥門密封性能好消聲式關閉不產生水錘。閥體采用全水流通道流量 大．阻力?。^損失比旋啟式小50％，水平或垂直安裝均可，可用于冷水、熱水、工業及生活污水管網更適合潛水排污泵介質溫度為0-80℃。
一、主要技術參數
|
型號 |
公稱壓力MPa |
殼體試驗壓力MPa |
密封試驗壓力MPa |
閥體、閥體材料 |
|
HQ41X-10 |
1.0 |
1.5 |
1.1 |
H200 |
|
HQ41X-10 |
1.6 |
2.4 |
1.76 |

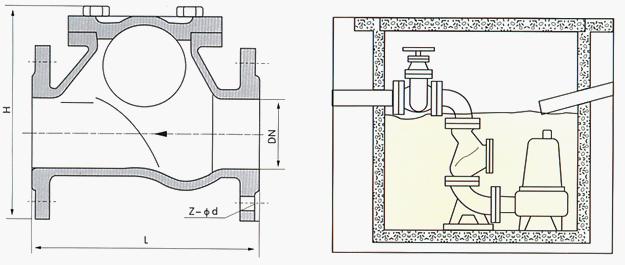

二、主要尺寸
|
公稱通徑DN（mm） |
L |
H |
|
50 |
180 |
185 |
|
65 |
200 |
210 |
|
80 |
260 |
245 |
|
100 |
300 |
280 |
|
125 |
350 |
335 |
|
150 |
400 |
400 |
|
200 |
500 |
495 |
|
250 |
600 |
600 |
|
300 |
700 |
715 |
|
350 |
800 |
820 |
