公稱通徑 DN20-DN600，3/4′′-24′′
公稱壓力 1.0Mpa~10.0Mpa，150LB~600LB
適用溫度 -80℃~200℃
主要材質 WCB,304,316,316L等
適用于公稱壓力1 MPa，介質溫度≤80％的清水、污水、海水等介質管道上，以及給、排水加壓泵組上。通過本閥獨特的微阻緩閉裝置，能有效地防止水錘的發生，保證管路系統安全運行。
一、特點
1、由于本止回閥設有微阻緩閉裝置，能有效地防止水擊現象的發生，保證管道正常運行。
2、本止回閥設計結構獨特新穎，體積小、重量輕。
3、密封面為橡膠對金屬的軟密封，密封性能可靠。耐磨損，使用壽命長。
二、主要零件材料
|
閥體 |
球墨鑄鐵 |
|
蝶板 |
鑄鋼 |
|
閥桿 |
不銹鋼 |
|
盛扭面 |
丁睛橡膠 |

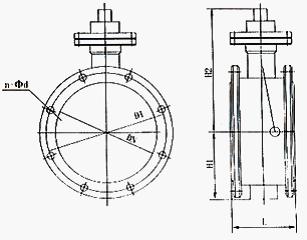

三、主要外形尺寸與法蘭連接尺寸
|
公稱通徑 |
產要尺寸 |
法蘭尺寸和螺栓規格 |
|||
|
1.0MPa |
|||||
|
L |
H1 |
H2 |
D1 |
n-Φd |
|
|
100 |
190 |
110 |
210 |
180 |
8-18 |
|
125 |
200 |
123 |
220 |
210 |
8-18 |
|
150 |
210 |
140 |
250 |
240 |
8-23 |
|
200 |
230 |
168 |
280 |
295 |
12-23 |
|
250 |
250 |
195 |
310 |
350 |
12-23 |
|
300 |
270 |
220 |
350 |
400 |
16-23 |
|
350 |
290 |
250 |
410 |
460 |
16-25 |
|
400 |
310 |
283 |
490 |
515 |
20-25 |
|
450 |
330 |
308 |
520 |
565 |
20-25 |
|
500 |
350 |
335 |
585 |
620 |
20-30 |
|
600 |
390 |
390 |
640 |
725 |
24-30 |
|
700 |
430 |
448 |
700 |
840 |
24-34 |
|
800 |
470 |
505 |
750 |
950 |
28-34 |
|
900 |
510 |
555 |
810 |
1050 |
28-34 |
|
1000 |
550 |
610 |
860 |
1160 |
28-34 |
|
1200 |
630 |
725 |
980 |
1380 |
32-41 |
