公稱通徑 DN20-DN600，3/4′′-24′′
公稱壓力 1.0Mpa~10.0Mpa，150LB~600LB
適用溫度 -80℃~200℃
主要材質 WCB,304,316,316L等
一、主要技術參數
|
型 號 |
公稱壓力 |
試驗壓力PS(MPa) |
工作溫度 |
適用介質 |
|
|
PN(MPa) |
殼體 |
密封 |
|||
|
1Jl77X |
1.0 |
1.5 |
1.1 |
軟密封： |
水、 |
|
1.6 |
2.4 |
1.76 |
|||
|
2.5 |
3.75 |
2.75 |
|||
|
1.0 |
6.0 |
4.4 |
|||
|
6.4 |
9.6 |
7.0 |
|||
二、主要零件材料
|
零件名稱 |
材 料 |
||||
|
LJH77X-10C、25 16、40 |
LJH77H-16C、40 25、64 |
IJH77Y25I 40I164I |
LJH77W10C、25 16C、40 |
LJH77W-10P、25P 16P、40P |
|
|
閥體、蝶板 |
鑄鋼WCB |
鉻鉬鋼 |
鑄鋼WCB |
lCrl8Ni9Ti |
|
|
閥桿 |
2Crl3 |
lCrl8N19Tl |
20r13 |
||
|
閥體密封副 |
|
堆焊合金鋼 |
堆焊硬質合金 |
|
|
|
助關彈簧 |
lCrl8N19Ti |
耐熱合金 |
1Crl8Ni9Ti |
||

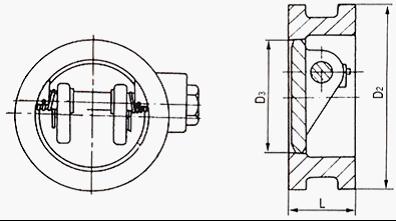

三、主要外形尺寸
|
公稱通徑
|
L
|
D2
|
D3 |
公稱通徑 |
L
|
D2
|
D3 |
||
|
LJH77X |
LJH77H |
LJH77X |
LJH77H |
||||||
|
50 |
43 |
100 |
43 |
46 |
400 |
140 |
485 |
376 |
390 |
|
80 |
64 |
1 05 |
7l |
80 |
d50 |
152 |
545 |
427 |
427 |
|
100 |
64 |
155 |
91 5 |
94 |
500 |
152 |
608 |
479 |
490 |
|
125 |
70 |
185 |
115 |
118 |
600 |
178 |
718 |
579 |
588 |
|
150 |
76 |
210 |
14l |
145 |
700 |
229 |
800 |
675 |
686 |
|
200 |
89 |
265 |
191 |
200 |
800 |
241 |
905 |
774 |
784 |
|
250 |
114 |
320 |
230 |
250 |
900 |
241 |
1005 |
875 |
- |
|
300 |
114 |
375 |
290 |
300 |
1000 |
300 |
lll5 |
974 |
- |
|
350 |
127 |
435 |
340 |
340 |
1200 |
360 |
1325 |
1165 |
- |
