公稱通徑 DN20-DN600，3/4′′-24′′
公稱壓力 1.0Mpa~10.0Mpa，150LB~600LB
適用溫度 -80℃~200℃
主要材質 WCB,304,316,316L等
澤中DS系列水封閥門適用于公稱壓力≤4 DMPa，工作溫度≤400℃或≤550℃，工作介質為水蒸汽油品和非腐蝕性氣體的管路上作啟閉裝置用．尤其適用于火電廠汽機真空冷凝系統有截止閥和閘閥兩種形式
一、結構與性能特點：

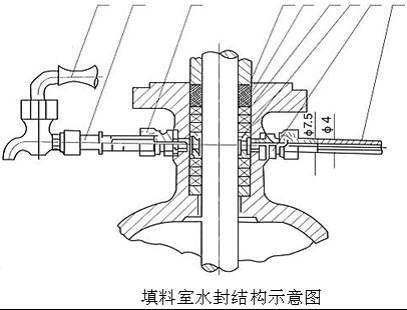

1結構形式：閥蓋填料室具有水循環密封結構，當接口通人壓力為0 6～l 0MPa的水時．可使系統與大氣隔離，保證系統具有良好的氣密性.
2連接形式：承插焊連接．法蘭連接和焊接連接.
3驅動方式：手動和電動.
4 DS／Z型系列采用雙閘板雙向彈性密封、啟閉靈活迅速密封可靠；真空隔斷截止閥 閥桿與閣瓣采用動連接，閥瓣與閥座垂直座封；啟閉行程和閥門高度小.
5產品結構簡單緊湊合理檢修方便使用壽命長.
6在管路上作啟閉置用．必須處于全開或全閉狀態，不得用于調節流量.
二、主要性能規范-試驗壓力
|
試驗壓力 |
公稱壓力PN(MPa) |
|||||
|
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
|
|
殼體強度試驗 |
1.5 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
|
密封試驗 |
1.1 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
|
上密封試驗 |
1.1 |
11.8 |
2.8 |
4.4 |
7.0 |
11.0 |
三、使用范圍
|
產品類別 |
適用溫度() |
適用介質 |
|
碳鋼型(C) |
≤400 |
水、蒸汽、油品、非腐蝕性氣體 |
|
合金鋼(I) |
≤550 |
四、主要零件材料
|
產品類型 |
零件名稱 |
|||||
|
閥體、閥蓋、支架 |
閥桿 |
閥扳、閥瓣、密封面 |
閥座密封面 |
閥桿螺母 |
填料 |
|
|
碳鋼型(C) |
WCB |
2Cr13 |
Cr13型不銹鋼或硬質合金 |
Crl3型小銹鋼 |
鋁青銅 |
柔性石墨 |
|
合金鋼(I) |
WC6 |
25Cr2Mo1VA |
硬質合盒 |
硬質合金 |
||
